Hochspannung und Hochstrom Darligton Transistor Feld

Unsere Vorteile

Chinesische Herstellungsprozesse wurden jahrelang iteriert, was zu ausgereiften und zuverlässigen Technologien führte. Viele internationale Konzerne entscheiden sich für die Auslagerung der Produktion nach China. Als Hersteller elektronischer Komponenten in China können unsere Produkte in 99 % der Anwendungen die Produkte großer internationaler Marken vollständig ersetzen, ohne dass eine Testverifizierung erforderlich ist. Unsere Produkte zeichnen sich durch hohe Qualitätskonstanz, angemessene Preise, große Lagerbestände, flexible Lieferung, kurze Lieferzeiten und professionellen Kundendienst aus.

Beschreibung

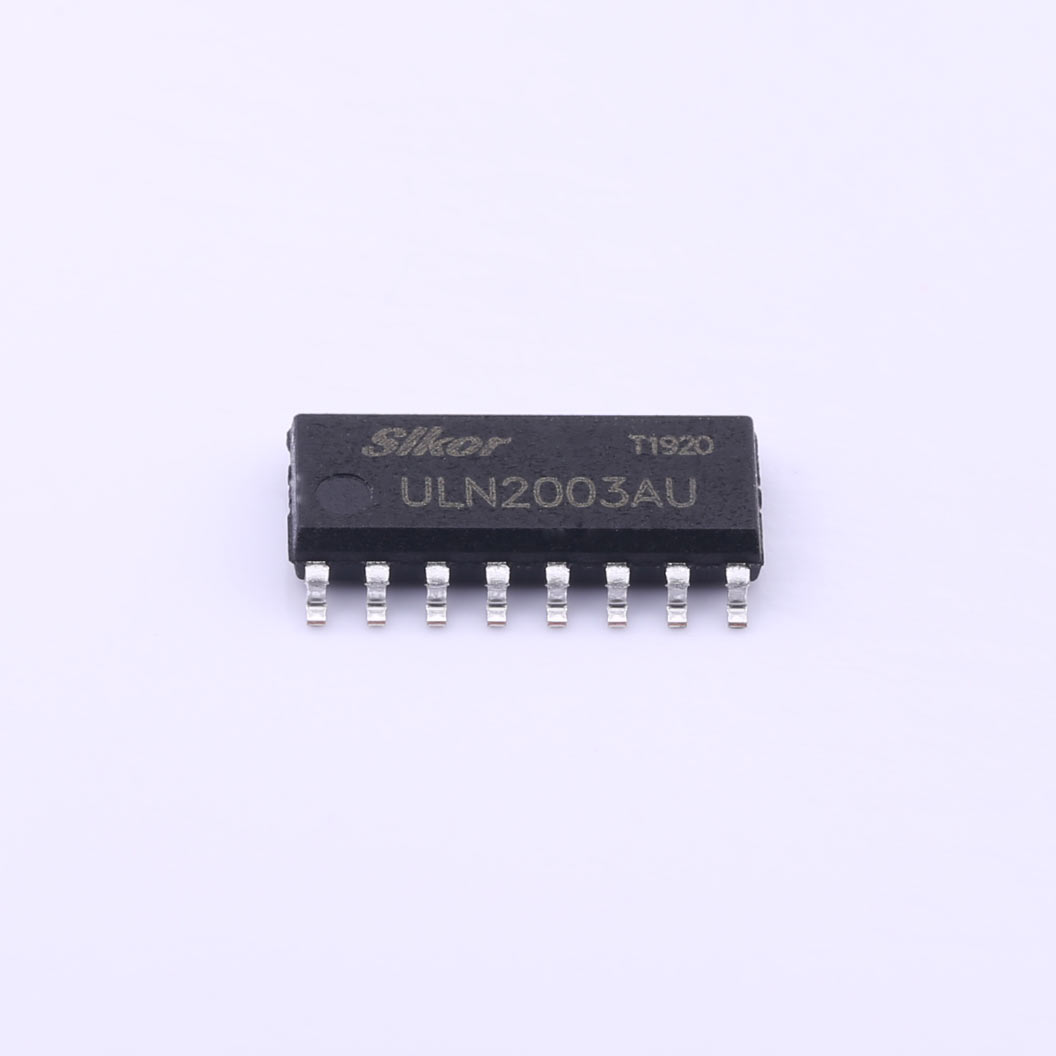

Der ULN2003 ist ein monolithisches Darlington-Transistor-Array für hohe Spannung und Stromstärke. Es besteht aus sieben NPN-Darlington-Paaren, die
verfügt über Hochspannungsausgänge mit gemeinsamer Kathodenklemme Diode zum Schalten induktiver Lasten. Der Kollektorstrom eines einzelnen
Darlington-Paar beträgt 500 mA. Die Darlington-Paare können für eine höhere Strombelastbarkeit parallel geschaltet werden. Zu den Anwendungen gehören Relaistreiber, Hammer
Treiber, Lampentreiber, Anzeigetreiber (LED-Gasentladung), Leitungstreiber und Logikpuffer. Der ULN2003 verfügt über einen 2.7-kW-Basiswiderstand in Serie für jedes Darlington-Paar für den direkten Betrieb mit TTL- oder 5-V-CMOS-Geräten.

Eigenschaften

 ● 500 mA Nennkollektorstrom (Einzelausgang)

 ● Hochspannungsausgänge: 50V

 ● Mit verschiedenen Logiktypen kompatible Eingänge.

 ● Relais-Treiber-Anwendung

Anwendungen

● Schrittmotortreiber: Sorgt für eine zuverlässige und effiziente Stromverstärkung für Schrittmotor-Steuerschaltkreise.

● Relaistreiber: Steuert effektiv Relaisspulen in industriellen Automatisierungs- und Steuerungssystemen.

● Lampentreiber: Steuert Beleuchtungssysteme und Displays mit Hochstrom-LEDs oder Glühlampen.

● Leistung Transistor Arrays: Fungiert als vielseitige Schnittstelle zwischen Mikrocontrollern und induktiven Lasten.

● Industrielle Steuerungssysteme: Erleichtert das Schalten und Steuern von Industrieanlagen und Maschinen.
