Ocral Hochspannung, Hochstrom Darlington Transistor Arrays

Unsere Vorteile

Chinesische Herstellungsprozesse wurden jahrelang iteriert, was zu ausgereiften und zuverlässigen Technologien führte. Viele internationale Konzerne entscheiden sich für die Auslagerung der Produktion nach China. Als Hersteller elektronischer Komponenten in China können unsere Produkte in 99 % der Anwendungen die Produkte großer internationaler Marken vollständig ersetzen, ohne dass eine Testverifizierung erforderlich ist. Unsere Produkte zeichnen sich durch hohe Qualitätskonstanz, angemessene Preise, große Lagerbestände, flexible Lieferung, kurze Lieferzeiten und professionellen Kundendienst aus.

Beschreibung

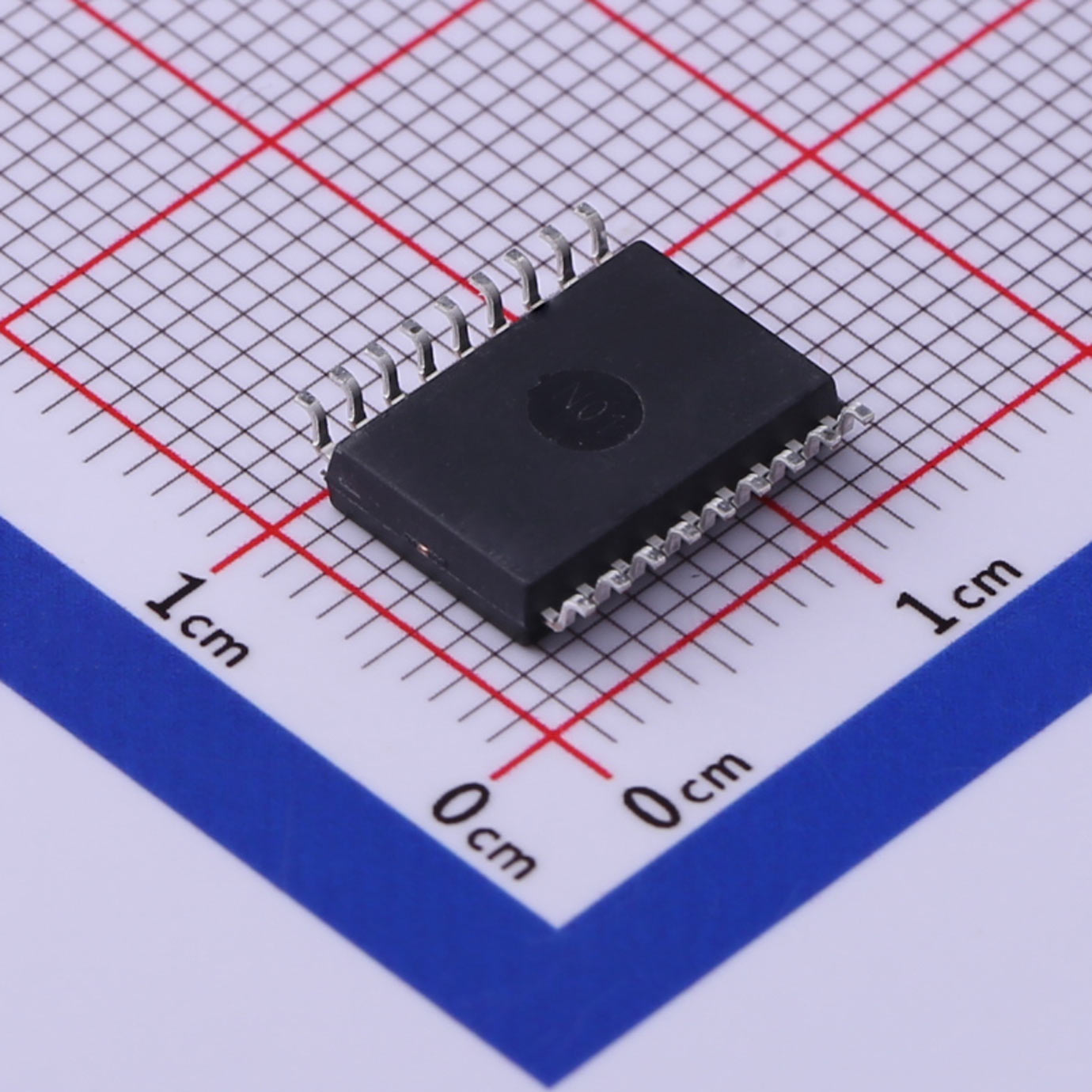

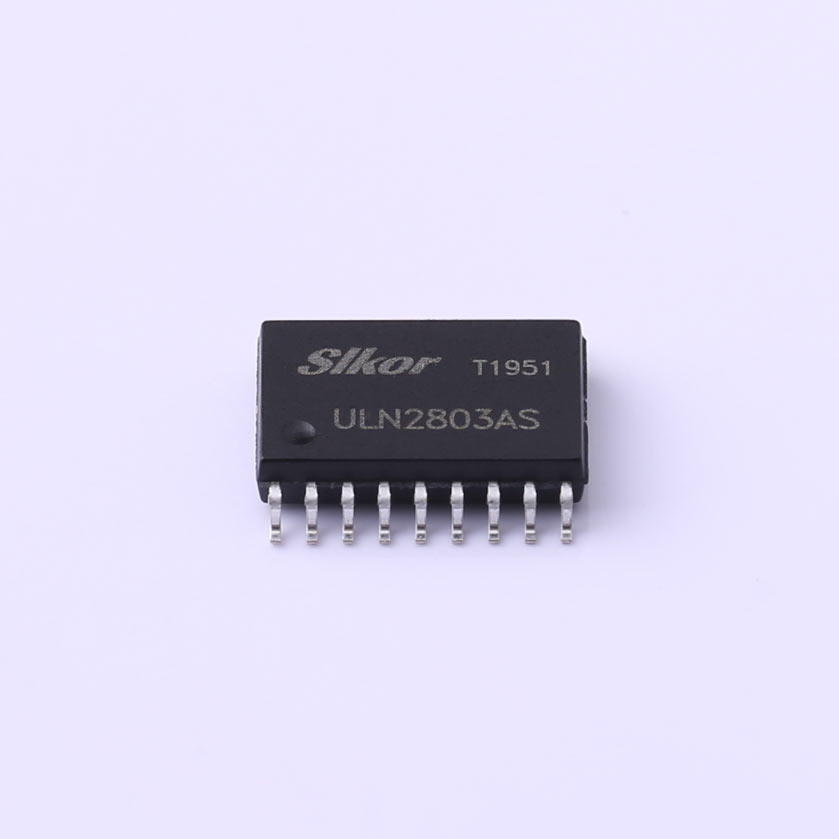

Die acht NPN-Darlington-Transistoren dieser Array-Familie eignen sich ideal für die Verbindung zwischen digitalen Schaltkreisen mit niedrigem Logikpegel (wie TTL, CMOS oder PMOS/NMOS) und den höheren Strom-/Spannungsanforderungen von Lampen, Relais, Druckerhämmern oder anderen ähnlichen Lasten für eine breite Palette von Computer-, Industrie- und Verbraucheranwendungen. Alle Geräte verfügen über Open-Collector-Ausgänge und freie
Rollklemme Diodes zur Unterdrückung von Transienten Der ULN2803 ist so konzipiert, dass er mit Standard-TTL-Familien kompatibel ist, während der ULN2804
ist für 6 bis 15 Volt High Level CMOS oder PMOS optimiert.

Eigenschaften

● VCE (Kollektor-Emitter-Spannung): 30 V – Geeignet für Anwendungen mit mittlerer Spannung.

● VCE(sat) (Sättigungsspannung): 1.6 V (max.) – Niedrige Sättigungsspannung gewährleistet effizientes Schalten.

● ICEX (Kollektor-Leckstrom): 50 μA (max.) – Minimiert den Leistungsverlust, wenn die Transistoren ausgeschaltet sind.

● Ii(ON) (Eingangsstrom – EIN-Zustand): 1.1 mA (typisch) – Niedriger Eingangsstrombedarf für effektives Schalten.

● Ii(AUS) (Eingangsstrom – AUS-Zustand): 100 μA (max.) – Hilft, im Standby-Modus Strom zu sparen.

● Gehäuse: SOP-18 – Kompaktes Gehäuse zur Oberflächenmontage für einfache PCB-Integration.

Anwendungen

● Relaistreiber: Steuert effektiv Relaisspulen in industriellen Automatisierungs- und Steuerungssystemen.

● Lampentreiber: Steuert Hochleistungs-LEDs oder Glühlampen in Beschilderungs- und Anzeigeanwendungen.

● Schrittmotortreiber: Sorgt für eine zuverlässige Stromverstärkung für Schrittmotor-Steuerschaltkreise.

● Sensorschnittstellen: Schnittstellen zu Sensoren und Aktoren in der Automobil- und Industrieelektronik.

● Druckkopftreiber: Steuert Druckköpfe in Nadeldruckern und anderen Drucktechnologien.
