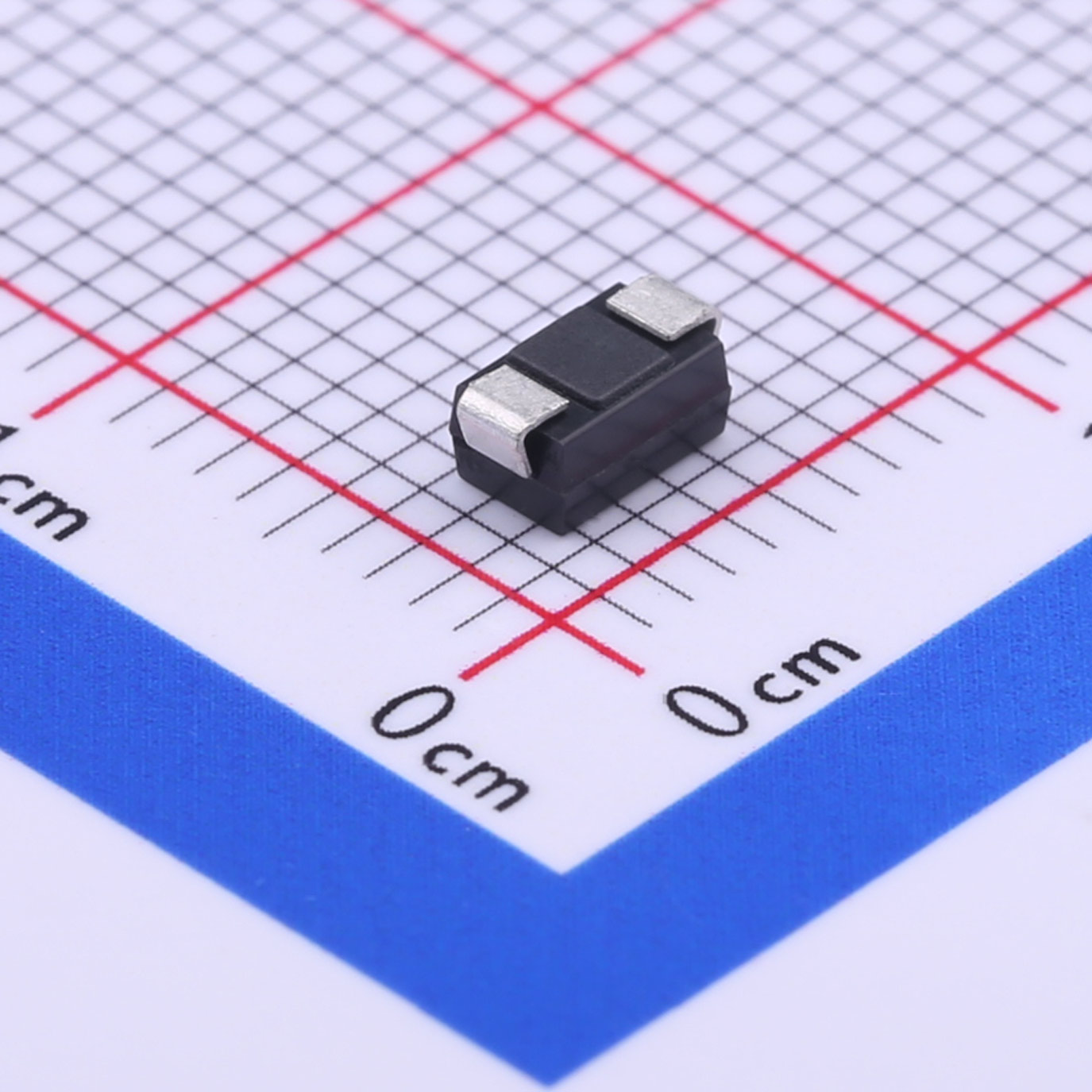

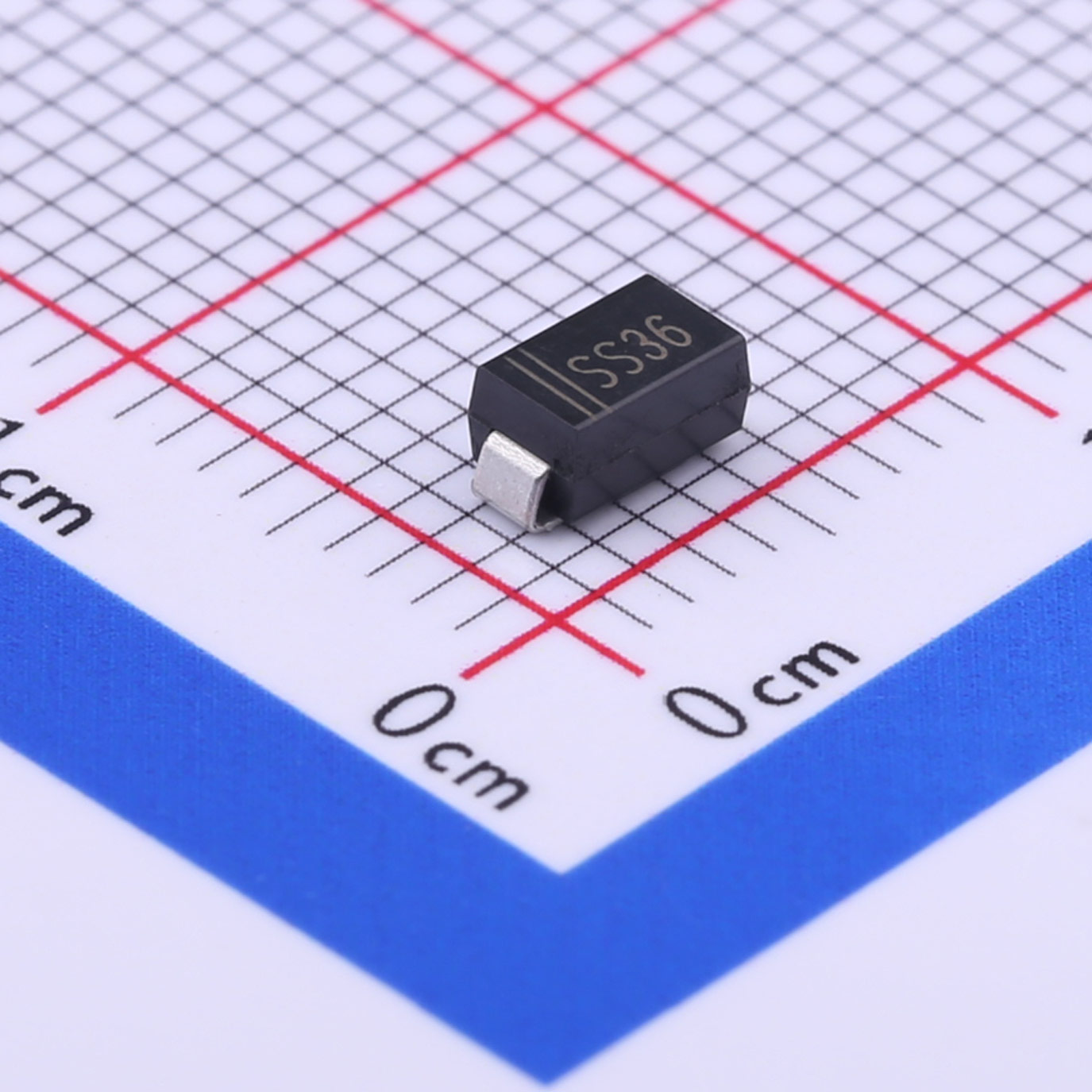

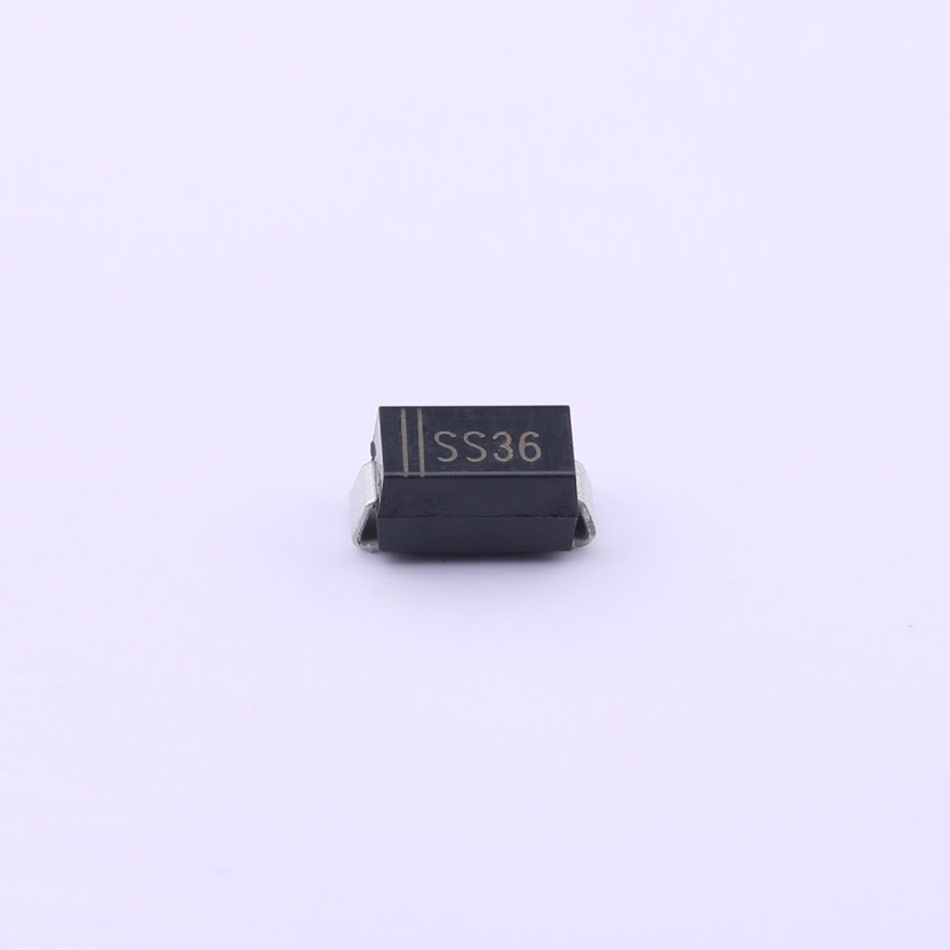

SS36 3.0 A Schottky-Barriere-Gleichrichter SMA SS36 3.0 A Schottky-Barriere-Gleichrichter SMA SS36 3.0 A Schottky-Barriere-Gleichrichter SMA
SS36 3.0 A Schottky-Barriere-Gleichrichter SMA
IO: 3.0A
VR(V): 60 V.
VF(V): 0.75 V.
IR: 0.5mA
Paket: SMA

Produktdetails

Beschreibung

Die SS-Serie ist ein allgemein vorgeschlagener Schottky-Gleichrichter mit hohem Wirkungsgrad und geringem Leistungsverlust. Die mit Clips verbundene Beinstruktur sorgt für eine hohe Wärmeleistung und einen geringen elektrischen Widerstand. Dieser Gleichrichter eignet sich ausschließlich für Freilauf-, Sekundärgleichrichtungs- und Verpolungsschutzanwendungen.

Eigenschaften

● Metall-Silizium-Gleichrichter, Mehrheitsträgerleitung

● Niedriger Spannungsabfall in Vorwärtsrichtung

● Einfache Auswahl und Platzierung

● Fähigkeit für hohe Stoßströme

● Für oberflächenmontierte Anwendung

● Geringe Verlustleistung, hoher Wirkungsgrad

● Hohe Stromkapazität, niedrige VF

● Kunststoffmaterial verwendet Camriers Underwriters Laborklassifizierung 94V-0

● Epaxialer Aufbau

● Hochtemperaturlöten: 260 °C / 10 Sekunden an den Anschlüssen


Mechanische Daten

● Gehäuse: JEDEC DO-214AC Geformter Kunststoff

● Anschlüsse: Reinverzinnt, bleifrei

● Polarität: Wird durch das Kathodenband angezeigt

● Verpackung: 16-mm-Band gemäß EIA STD RS-481


Anwendungen

Dieses Produkt ist allgemein verwendbar und für viele verschiedene Anwendungen geeignet.


Schnellreferenzdaten

Symbol Parameter Bedingungen Max Einheit
VRRM Wiederkehrende Spitzensperrspannung 60 V
VF Sofortige Durchlassspannung Tamb = 25 °C 0.75 V
IO Durchschnittliche Vorwärtskorrektur
Strom
3 A
IRM Gleichstrom-Rückstrom Tamb = 25 °C 0.5 mA
IFSM Spitzen-Vorwärtsstoßstrom 70 A
